· 產品說明

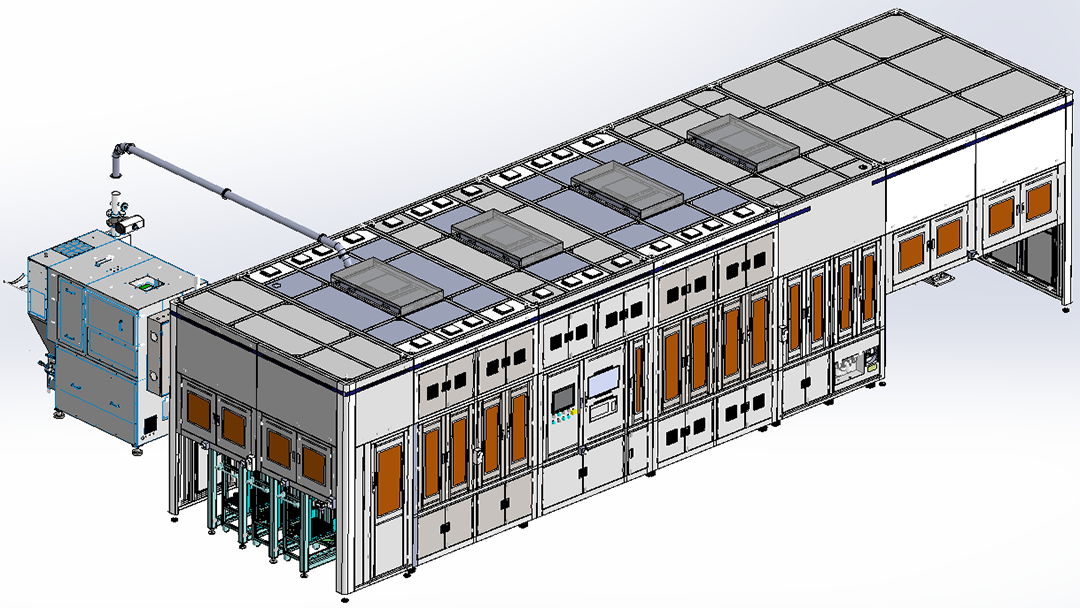

該設備主要用于正極耳蓋板激光焊接機將電芯極耳與正極蓋板焊接在一起具備電芯掃碼、電芯上料、電芯旋轉、電芯45°翻轉、頂蓋上料、頂蓋正反&防呆檢測、極耳位置檢測、極耳蓋板焊接、焊后除塵&整形、焊印檢測、焊印貼膠貼膠檢測、治具除塵、電芯下料等功能。

◆設備最終優率：≥99.8%(來料不良除外)；故障率：≤2%；CMK：≥1.67(焊接拉力)，設備產能：≥16PPM；

◆焊接要求：有效熔深：200-800um，有效熔寬：≥2.0mm；激光焊印：兩條焊印，分為為：2*13mm、2*9mm，兩個焊印內間距10.5mm；頂蓋與鋁殼水平間距3mm；焊接拉力：≥100N(水平拉力)；焊印兩邊斷層≤30%，焊接殘留面≥75%；

◆離焦量檢測求：離焦量控制綜合精度、±0.1mm；

◆焊印質量要求：焊線炸點-屏蔽焊線起始點位置的干擾，直徑≥0.3mm；漏殺率0%，過殺率低于1%；焊線長度、及寬度不滿足要求-單條焊線長度3.5-10mm,單條焊線寬度1.5-4m,不良缺失長度≥0.3mm；漏殺率 0%，過殺率低于≤1%；極耳開裂檢測-不良長度≥1mm；

◆焊前CCD檢測：檢測精度±0.15mm；漏殺率率0%，過殺率≤1%；

◆貼膠尺寸(長x寬，單位mm)：47*9mm，來料膠寬47mm；膠帶裁切精度；

±0.5mm，貼膠定位尺寸偏差±1mm；

◆貼膠CCD檢測：檢測精度土0.15mm；漏殺率率0%，過殺率：1%。
