· 產品說明

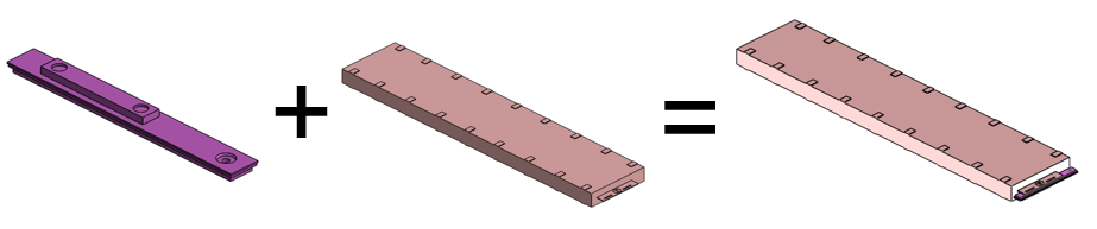

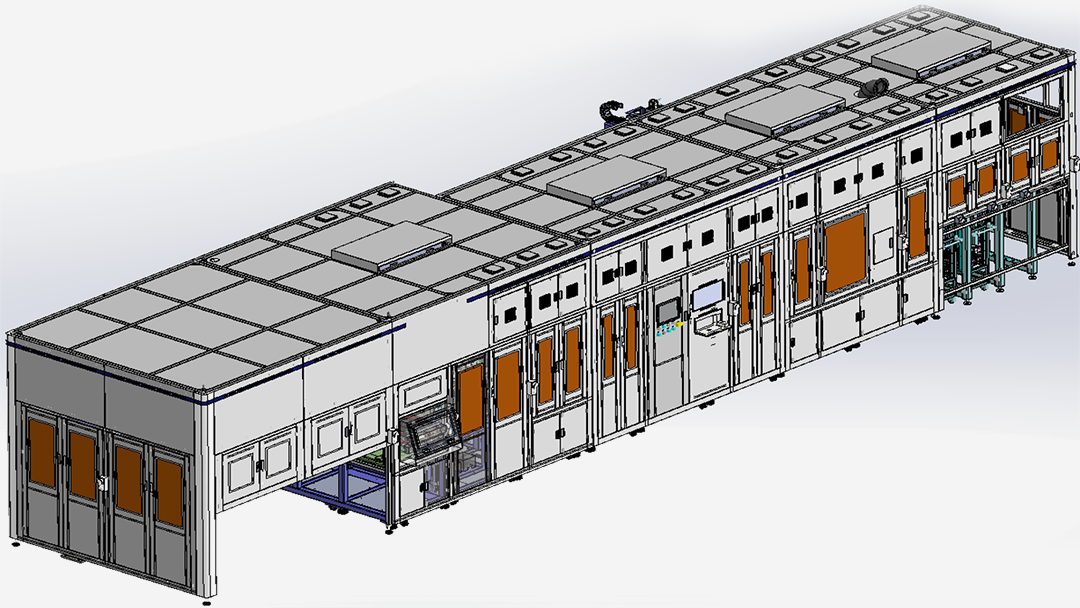

該設備適用于CL系列方形鋁殼疊片電芯極耳與蓋板的激光焊接，主要包含以下模塊：頂蓋上料、頂蓋正負&放反防呆檢測、頂蓋刻碼、明暗碼識別、電芯掃碼、電芯上料、極耳蓋板焊接、焊印整形&除塵、焊印檢測、焊印貼膠、焊印貼膠檢測、電芯大面除塵、電芯大面CCD檢測、二次Hi-pot測試、電芯下料、電芯NG緩存等。

◆設備最終優率：≥99.8%(來料不良除外)；單工序DT≤2%；設備產能；≥16PPM；

◆激光刻碼要求：帶重碼防呆，一次解碼成功率大于99.99%，刻碼等級滿足B級以上，配置專有掃碼槍對刻碼效果進行確認，掃碼槍具備明暗碼識別功能。

◆激光焊接要求：焊接有效面積≥75%；焊接拉力≥200N(平行拉力)，斷層小于30%，有效熔深：0.2-0.8mm；有效熔寬：≥2.0mm；離焦量控制綜合精度≤±0.1mm，焊接時激光頭抖動≤0.03mm。

◆焊印除塵及檢測要求：對焊接后的氧化、虛焊、焊穿、爆點、焊縫長度、寬度、爆點等不良進行ccp檢測確認。

◆焊印貼膠&檢測要求：膠帶尺寸：8*98mm；裁切長度偏差土0.5mm，膠帶需實現快速更換要求更換時間≤2min，采用CCD檢測貼膠位效果、位置、尺寸、漏貼等情況，檢測精度：(按5個像素點)：土0.15mm，漏殺率率0%，過殺率≤1%)

◆大面除塵與檢測要求：對電芯進行整體負壓除塵，包括電芯上下表面，風速≥25m/s，負壓監控；對兩個大面進行外觀檢測，檢測≥0.2mm² 以上的金屬異物、黑點和破損、隔膜翻折(露出極片)檢測精度±0.15mm，漏殺率0%，過殺率、1%

◆Hi-pot檢測：壓力100-600kgf可調，壓力控制精度±3%，脈沖測試方式，測試電壓250V，壓力設計700kgf，壓力精度±3%，測試時間200-400ms可調，WD1≤5%，VD2≤10%(不含充、放電時間，充、放電時間按≤500ms設計)儀器量程可調，電壓50-1000v可調；
