· 產品說明

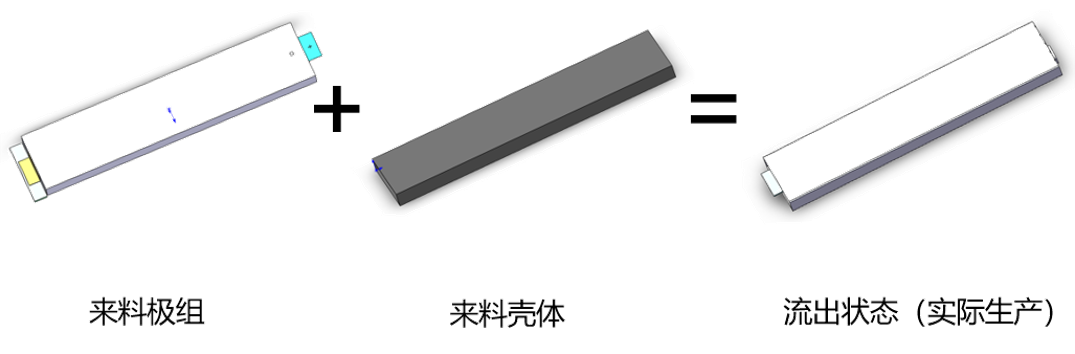

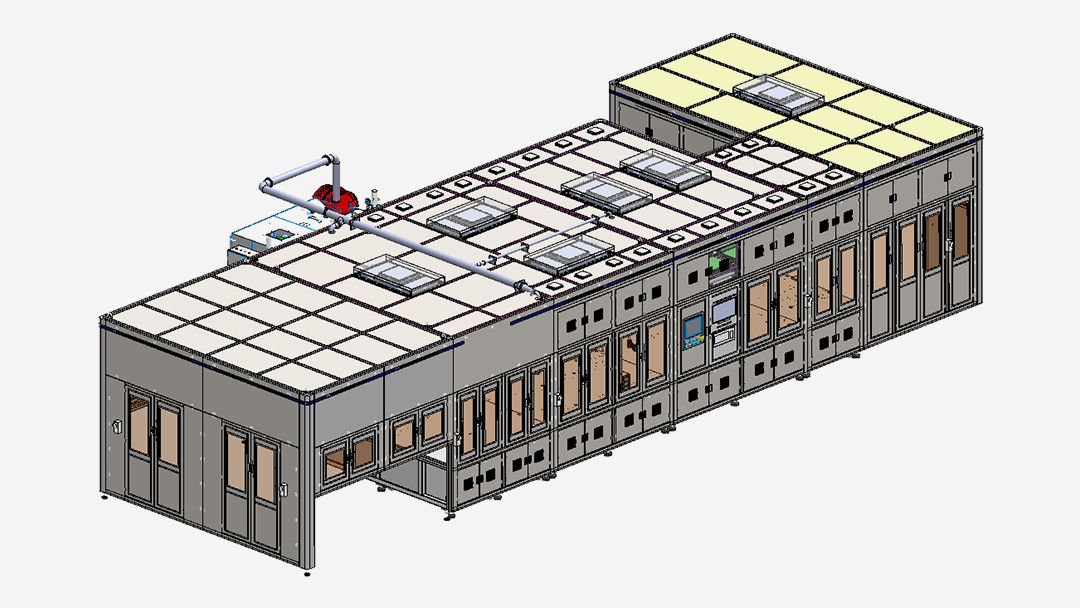

本設備適用于CL系列方形鋁殼疊片電芯入殼預后預焊，主要包含以下模塊：包Mylar后極組電芯上料、電芯掃碼、電芯除塵、殼體上料、殼體焊縫邊檢測、殼體除塵、電芯入殼、電芯壓裝、焊縫檢測、負極蓋板預焊、焊后檢測、電芯下料等。

◆設備最終優率：≥99.85%(來料不良排除)；故障率≤2%；CPK：≥1.67；設備產≥16PPM；

◆入殼要求：入殼壓力≤10kgf，范圍可設定，在線檢測，超出范圍判為NG，入殼完成后鋁殼端面與負極頂蓋端面距離1-5mm可調；殼口位置配備導向膜，避免極組與殼體定位治具殼口之間的摩擦，殼口導向結構設計：入殼殼口導向機構的4個R角需完全覆蓋鋁殼殼口的4個R角，保證入殼過程中極組、My1ar膜等無刮擦；

◆壓裝預焊要求，壓裝壓力實時監控，壓力范圍50-1000N，范圍可設定，采用3D線掃相機對壓裝后的臺階、縫隙進行檢測，臺階 ≤0.25mm，蓋板與殼口間隙≤0.06mm(檢測位置：每個壓裝預焊點位置+R角位置，R角位置采用直線檢測)；

◆焊后CCD檢測要求：CCD檢測精度±0.15mm，檢測要求：殺率率0%，過殺率≤1%，需增加圖片存儲功能，保存原圖和處理后圖片包含0K和NG圖片)，0K圖片存儲時間≥1個月，NG圖片存儲時間≥6個月；

◆極組來料除塵要求：機組除塵風速25m/s，風速負壓監控，小于要求值停機報警；

◆預焊除塵要求：除塵機構端口風速≥15m/s,風速監控，小于要求值報警停,除塵風速、位置 可調；

◆殼體除塵要求：除塵機構端口風速≥25m/s,風速負壓監控，小于要求值停機報警；

◆激光器品牌：IPG1500w光纖激光器。
